Jak se používá stíněný drát?
Stínící vrstva musí být obecně uzemněna. Funkcí stíněného drátu je izolovat zdroj šumu elektromagnetického pole od citlivého zařízení a odříznout cestu šíření zdroje hluku.
Stínění je rozděleno na aktivní stínění a pasivní stínění. Účelem aktivního stínění je zabránit vyzařování zdrojů hluku směrem ven, což je stínění zdroje hluku; účelem pasivního stínění je zabránit tomu, aby citlivá zařízení byla rušěna zdroji hluku, a chránit citlivá zařízení.
Stínící vrstva stíněného drátu nesmí být uzemněna na více bodech, protože různé body uzemnění jsou vždy odlišné a v každém bodě je potenciální rozdíl.
Pokud je uzemněno více bodů, vytvoří se proud v stínící vrstvě, která nejenže neposkytuje stínící účinek, ale zavádí rušení. Zejména v případech, kdy se používají frekvenční měniče, obsahuje rušení různé harmonické komponenty vysokého řádu, které způsobí větší dopad. oznámení.
Stíněný elektroinstalace vznikl v Evropě. Přidává kovovou stínící vrstvu na vnější straně běžného nestíněného elektroinstalačního systému a využívá odrazu, absorpce a kožní efekt vrstvy stínění kovů k dosažení funkce prevence elektromagnetického rušení a elektromagnetického záření. Stínící systém komplexně používá princip vyvážení krouceného páru a stínící účinek stínící vrstvy, takže má velmi dobré vlastnosti elektromagnetické kompatibility (EMC).
Elektromagnetická kompatibilita (EMC) se týká schopnosti elektronických zařízení nebo síťových systémů do určité míry odolávat elektromagnetickému rušení, zatímco nejsou schopny generovat nadměrné elektromagnetické záření.
Jinými slovy, zařízení nebo síťový systém musí být schopen normálně pracovat v relativně drsném elektromagnetickém prostředí, přičemž nevyzařuje nadměrné elektromagnetické vlny, které by narušovaly normální provoz jiných okolních zařízení a sítí.

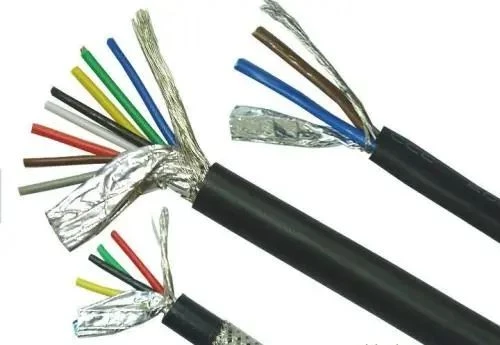

Princip stínění stíněného kabelu se liší od principu vyváženého zrušení krouceného páru. Stíněný kabel je další vrstva nebo dvě vrstvy hliníkové fólie na vnější straně čtyř párů zkroucených párů a používá princip odrazu, absorpce a kožního efektu kovu na elektromagnetických vlnách, což je účinné Zabrahněte vstupu vnějšího elektromagnetického rušení do kabelu a zároveň zabrahněte vyzařování vnitřních signálů a rušení práce jiných zařízení.
Experimenty ukazují, že elektromagnetické vlny s frekvencí vyšší než 5MHz mohou procházet pouze hliníkovou fólií o tloušťce 38 μm. Pokud tloušťka stínící vrstvy přesáhne 38 μm, frekvence elektromagnetického rušení, které může vstoupit do kabelu přes stínící vrstvu, je hlavně pod 5MHz.
Pro nízkofrekvenční rušení pod 5MHz lze princip vyvážení krouceného páru použít k jeho účinnému zrušení.
Jeden konec stíněného drátu je uzemněn a druhý konec je zavěšen.
Je-line přenosová vzdálenost signální linky poměrně dlouhá, vzhledem k různým zemním odporům na obou koncích nebo proudu na lince PEN, může se potenciál obou uzemnění lišit. V tomto případě, pokud jsou oba konce uzemněny, stínící vrstva bude mít proudový tok, který ovlivní signál. Rušení tvaru, takže v tomto případě je jeden bod obecně uzemněn a druhý konec je pozastaven, aby se zabránilo takovému rušení.
Uzemnění na obou koncích má lepší stínící účinek, ale zkreslení signálu se zvýší.
Upozornění: Obě vrstvy stínění by měly být vzájemně izolovány a izolovány! Pokud nejsou od sebe izolovány, měly by být stále považovány za jednovrstvé stínění!
Uzemnění obou konců vnější stínící vrstvy indukuje proud v důsledku zaváděné potenciálního rozdílu, čímž vytváří magnetický tok, který snižuje intenzitu zdrojového magnetického pole, čímž v podstatě ruší napětí vyvolané, když neexistuje vnější stínící vrstva; a nejvnitřnější stínící vrstva je uzemněna , Protože neexistuje žádný potenciální rozdíl, používá se pouze pro obecnou antistatická indukce. Následující specifikace jsou nejlepším důkazem!
