Konektory M8, M12 a M23 jsou standardizované kruhové konektory široce používané v průmyslové automatizaci pro připojení snímačů a akčních členů, jakož i pro přenos dat a napájení. Každý typ má své specifické aplikace a vlastnosti, které se liší především velikostí, konfigurací kolíků a proudovou zatížitelností.
Velikost: průměr závitu 8 mm.
Konfigurace kolíků: Obvykle 3 až 4 kolíky, ale v některých konfiguracích může mít až 8 kolíků.
Proudová kapacita: Obecně až 4 A.
Jmenovité napětí: Obvykle kolem 30-60 V, v závislosti na aplikaci.
Použití: Používá se především pro připojení malých snímačů a akčních členů. Ideální do stísněných prostor díky svým malým rozměrům.
Typické použití: Průmyslová automatizace, robotika a přístrojové vybavení.

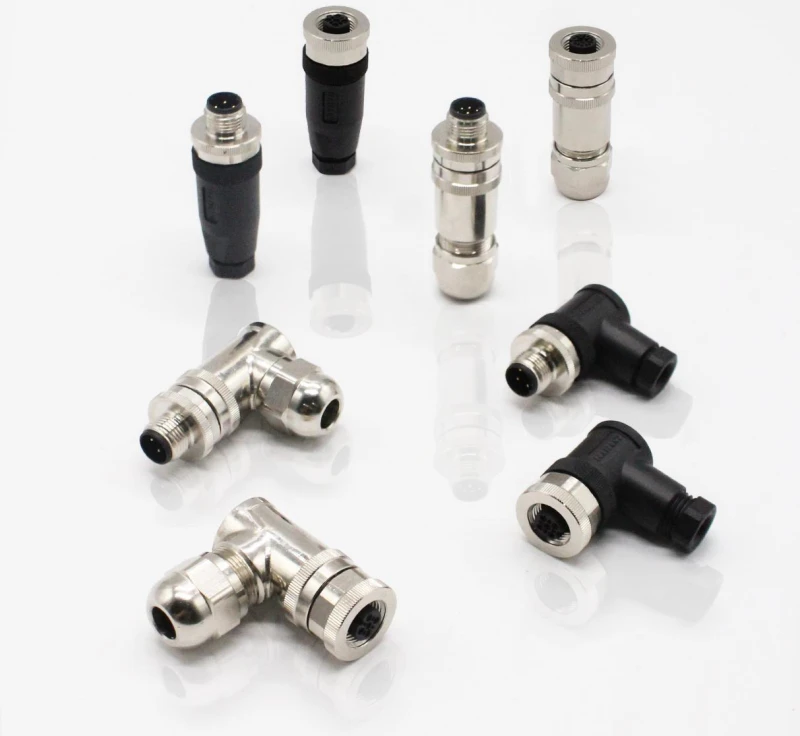

Velikost: průměr závitu 12 mm.
Konfigurace kolíků: 3 až 12 kolíků.
Aktuální kapacita: Obecně až 4-12 A, v závislosti na počtu kolíků a průřezu vodiče.
Jmenovité napětí: Obvykle do 250 V, v závislosti na aplikaci.
Použití: Široce používané v průmyslovém prostředí pro připojení senzorů, akčních členů a systémů fieldbus. Známé pro svou robustnost a spolehlivost v náročných podmínkách.
Typické použití: Průmyslová automatizace, dopravní systémy, robotika a stroje.

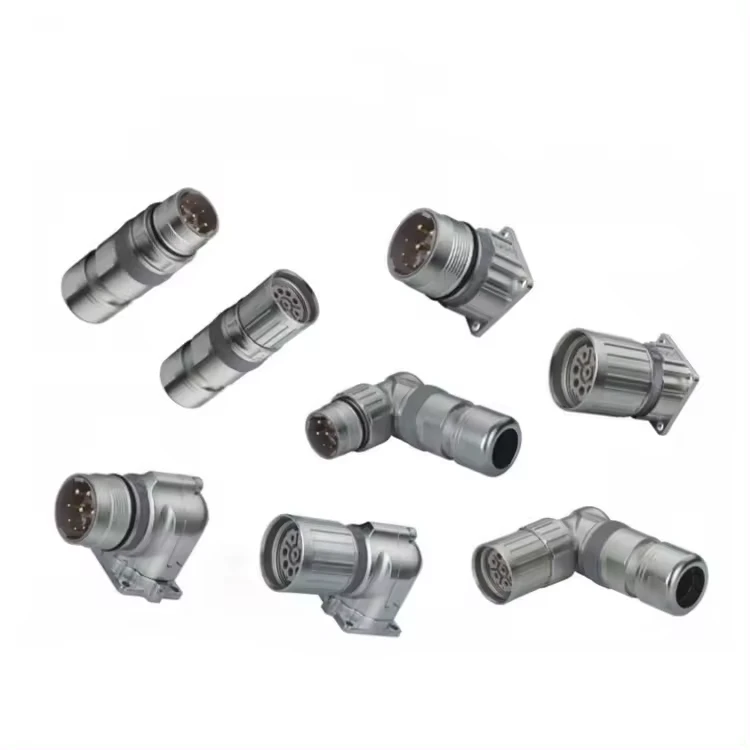

Velikost: průměr závitu 23 mm.
Konfigurace kolíků: Obvykle 6 až 19 kolíků.
Proudová kapacita: Může přenášet až 20 A, díky čemuž jsou vhodné pro energetické aplikace.
Jmenovité napětí: až 630 V.
Použití: Používá se pro přenos energie a signálu v aplikacích vyžadujících vysoký proud a napětí. Vhodné do náročného prostředí.
Typické použití: Servomotory, těžké stroje, rozvody energie a průmyslová automatizace.
souhrn
Velikost a průměr závitu:
M8: 8 MM
M12: 12 MM
M23: 23 MM
Počet pinů:
M8: 3 až 8 kolíků
M12: 3 až 12 pinů
M23: 6 až 19 kolíků
Aktuální nosnost:
M8: Až 4 A
M12: 4 až 12 A
M23: Až 20 A
Jmenovité napětí:
M8: 30-60 V
M12: Až 250 V
M23: Až 630 V
Aplikace:
M8: Malé snímače a akční členy ve stísněných prostorách.
M12: Univerzální pro různé potřeby průmyslové automatizace.
M23: Vysoce výkonné a napěťové aplikace, jako jsou servomotory a těžké stroje.
Díky těmto rozdílům je každý typ konektoru vhodný pro specifické role v průmyslových a automatizačních aplikacích a zajišťuje spolehlivý výkon na základě požadavků systému.
