kabelový svazek konektory znalosti

1.Definice kabelového svazku

Vybudovat komunikační most mezi dvěma nebo více izolovanými elektronickými obvody, a tím

To může proud proudit a realizovat funkce různých elektronických součástek.

Jedná se o řadu nepostradatelných součástí v elektrických a elektronických zařízeních.

2.Složení kabelového svazku

Součástí běžného kabelového svazku jsou: dráty, svorky a plastové díly.

Komplikované složení kabelového svazku je třeba přidat: páska, kabelová kravata, rukáv, pouzdro, štítek atd.

Signální postroj: je nutné vstřikovat.

(Například produkty, viz následující obrázky)

3.Výrobní proces

4.Tečna

Obrázek vybavení:

Body, které je třeba poznamenat v tomto procesu:

1. Potvrďte specifikaci drátu, model a barvu;

2. Potvrďte délku off-line a délku odkorněné hlavy;

3. Po provozu stroje zkontrolujte, zda se na výrobku nic závadné.

5.Poznámky k tečnu

1. Jak potvrdit specifikaci, model a barvu drátu?

1.1 Nejprve určete typ drátu, například 1015, 1007, 1571, 2468, 1185 atd.

1.2 Za druhé, potvrďte specifikace vodičů, jako jsou 20AWG, 22AWG, 24AWG, 26AWG atd.

(Pod předpokladem stejného typu drátu, tím větší je číslo drátu, tím tenčí drát, tím menší je číslo drátu, tím silnější je drát).

1.3 Nakonec potvrďte barvu drátu, nejprve potvrďte štítek drátu při potvrzování a poté potvrďte tisk na drátě

2. Podle výrobních výkresů potvrďte délku offline, odizolování atd.

Tabulka porovnání barev v čínštině a angličtině

3. Jak potvrdit, zda je výrobek po provozu stroje kvalifikovaný?

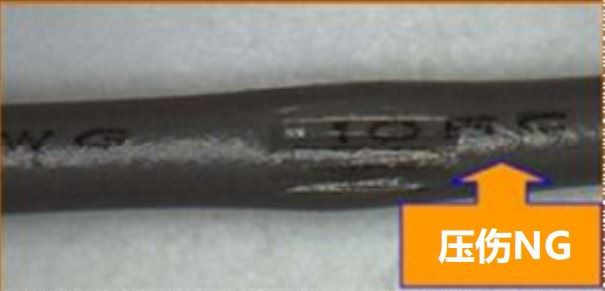

3.1 Nejprve potvrďte vzhled drátu a zda je roztřepený.

3.2 Za druhé zkontrolujte délku drátěné odizolovací hlavy. (Viz obrázek vpravo)

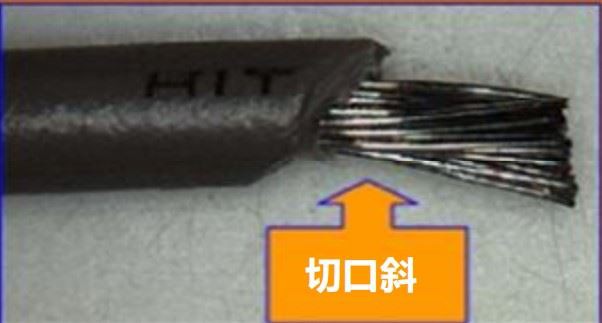

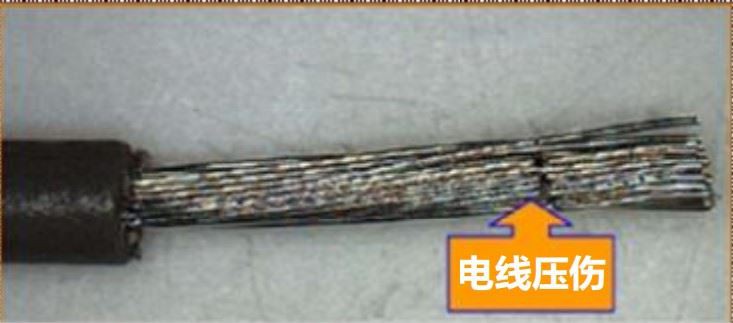

3.3 Nakonec potvrďte, zda je jádro poškozeno, whether řez je plochý

6. Definice krimpování

Definice:Krimpování je metoda připojení vodičů a svorek v procesu montáže kabelů. Použitím určité mechanické vnější síly (se odkazuje na odizolování izolátoru drátu, krimpování svorky na vodič), jsou oba materiály pevně spojeny , Tak, aby bylo dosaženo účelu elektrického vedení nebo pevné připojení.

Přesné krimpovací nástroje proto mohou zajistit dobrou kvalitu krimpování.

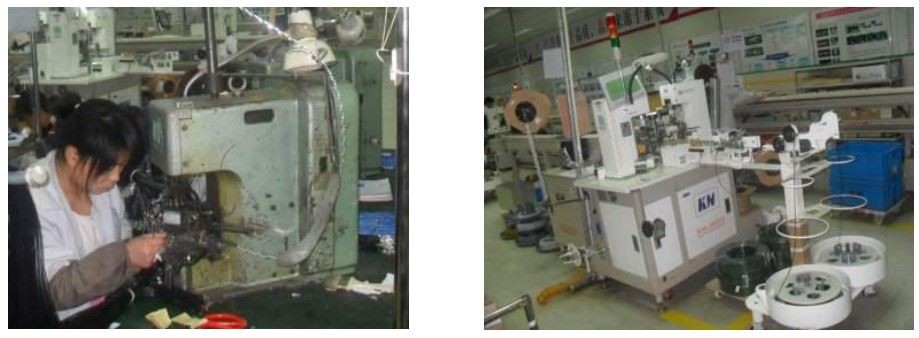

V současné době existují tři typy krimpovacích nástrojů: ruční nářadí, poloautomatické krimpovací zařízení a plně automatické krimpovací zařízení.

Funkce:Dobrý krimpovací terminál může snížit odpor, snížit oxidaci měděného drátu při krimpování a má různé vynikající vlastnosti, jako je pevná těsnost a dobrá vodivost.

Vysvětlení pevné těsnosti:Po zkoušce tahem se v určitém rozsahu neuvolní ani neodpojí.

7.Název a funkce každé části terminálu

8.Co bych měl věnovat pozornost při krimpování?

Bezpečnostní opatření pro krimpování

1. Zda je nějaký problém s instalací a laděním zařízení, to přímo ovlivňuje kvalitu terminálu krimpování.

(Například: Je forma volná, pokud jsou svorky na místě, pokud jsou ve formě nečistoty atd.)

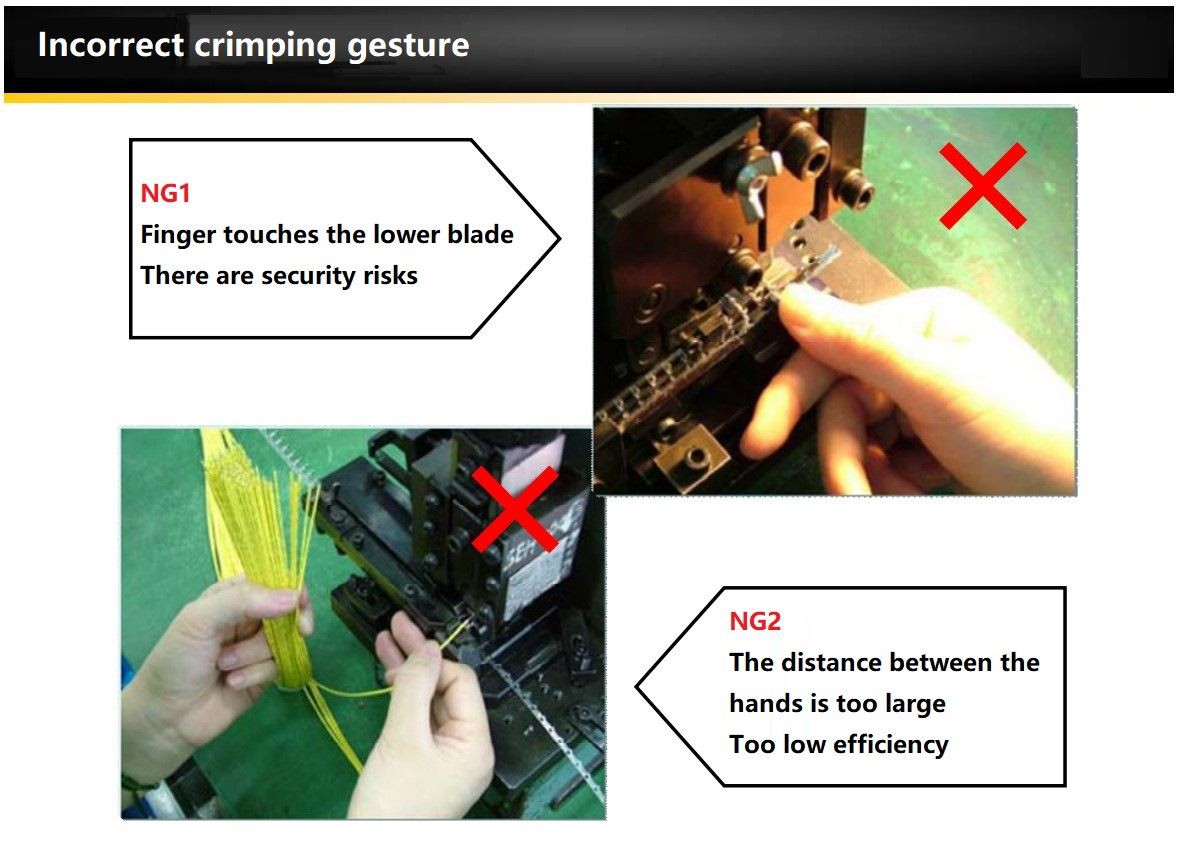

2. Umístění gest zaměstnanců, nesprávná gesta způsobí řadu vadných výrobků.

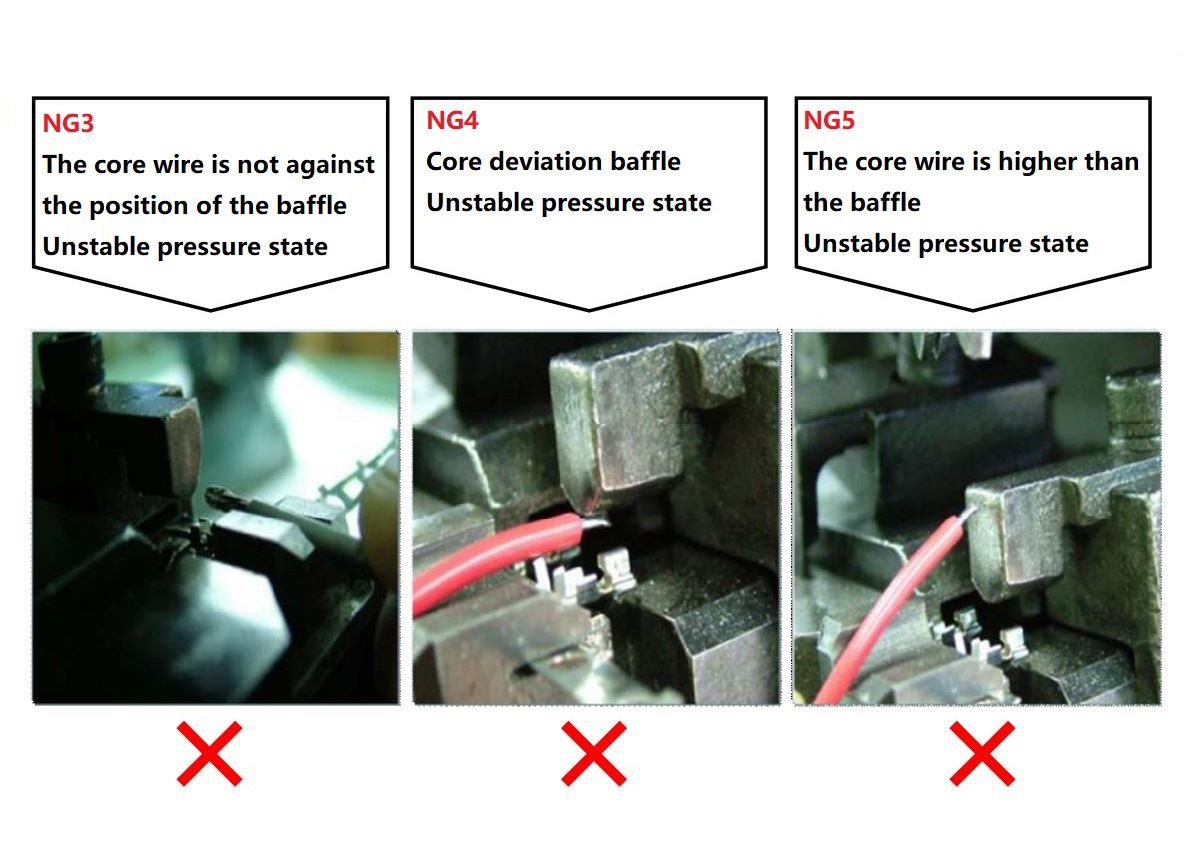

Zde jsou příklady různých krimpovacích gest a špatného krimpování

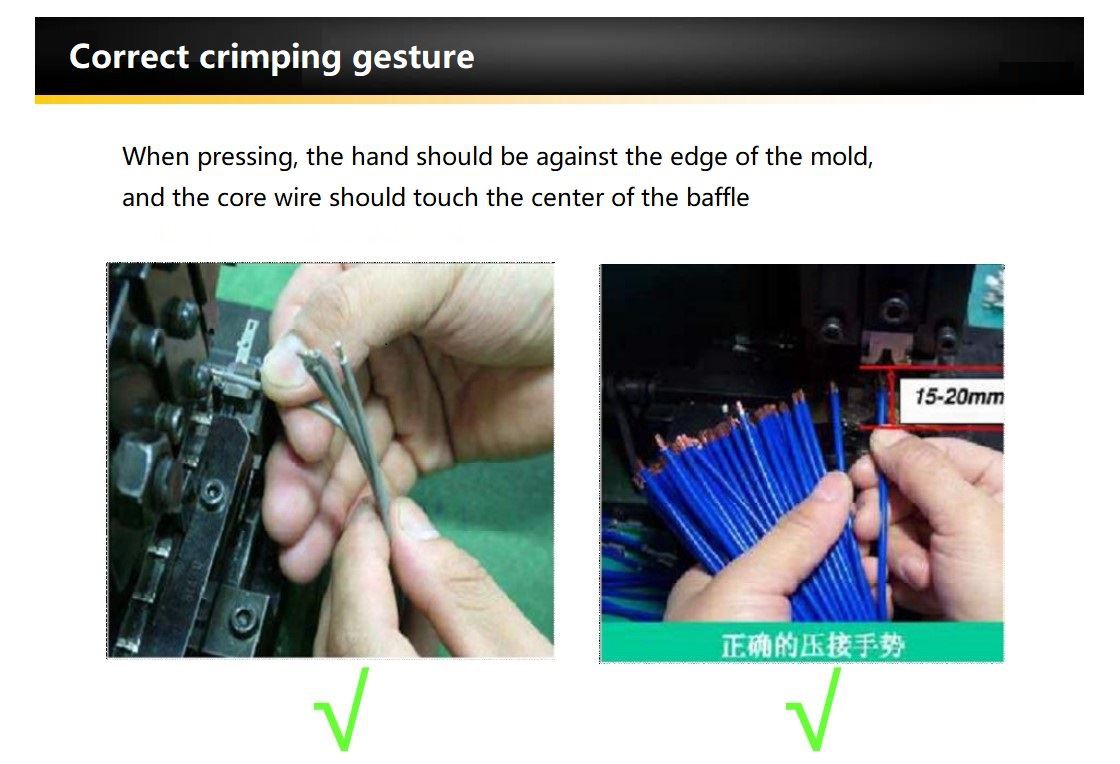

Správné krimpovací gesto

9.Terminálová krimpovací poloha

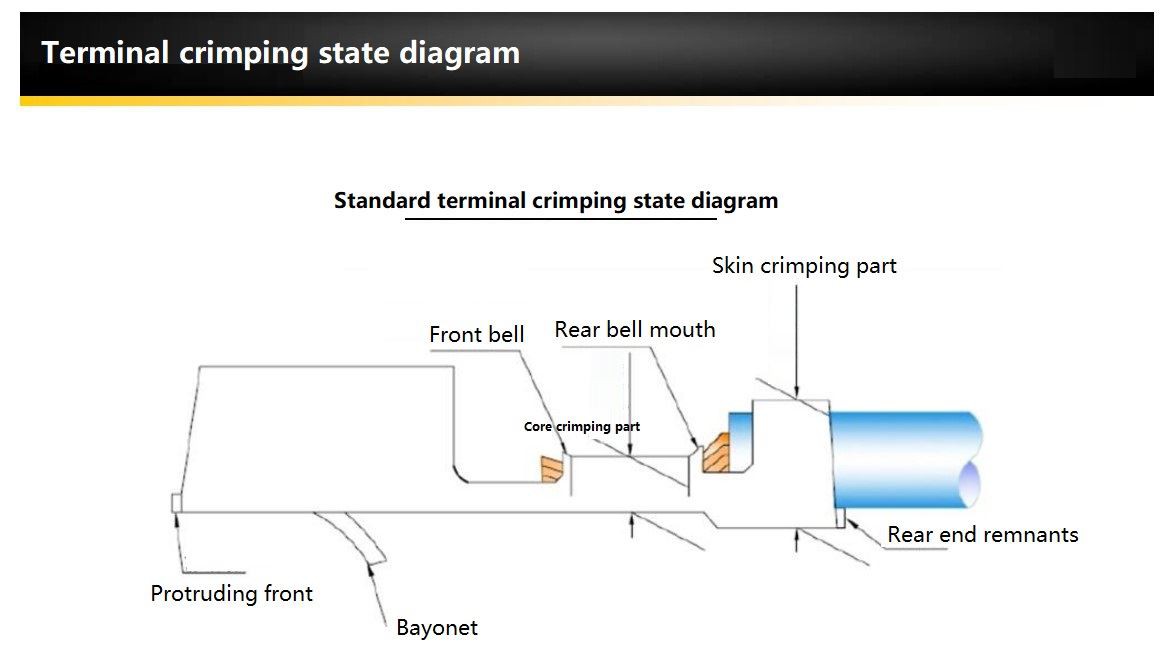

10.Terminal krimpovací diagram stavu

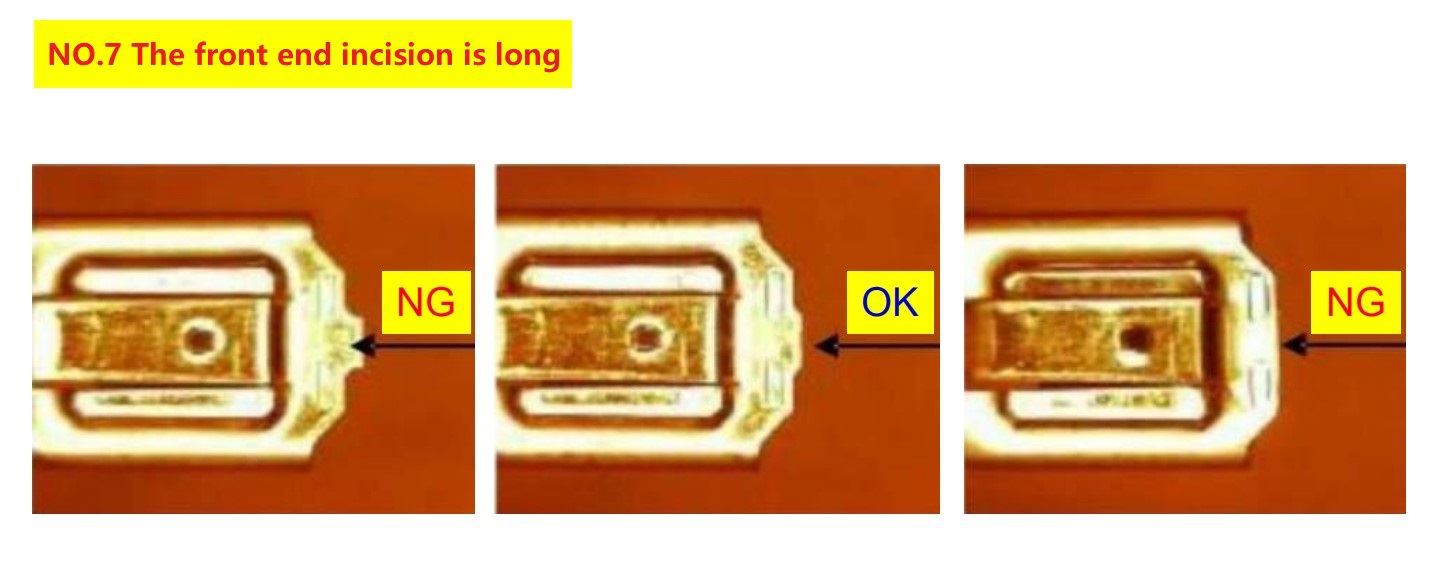

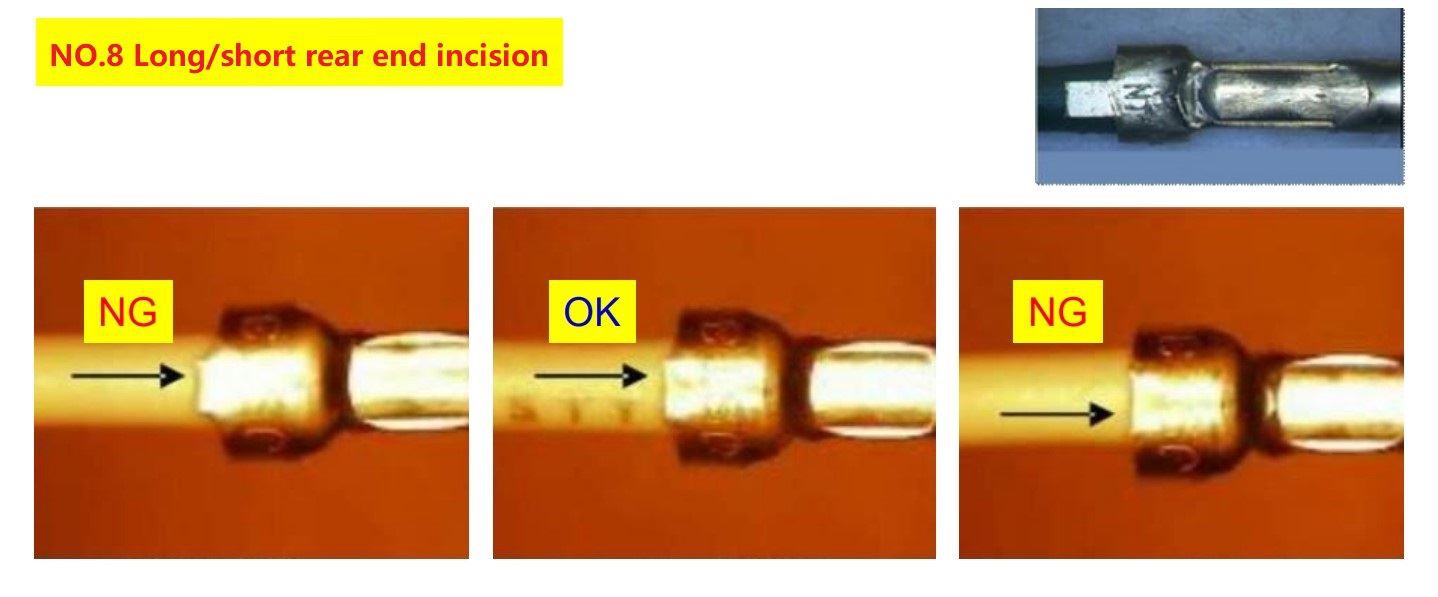

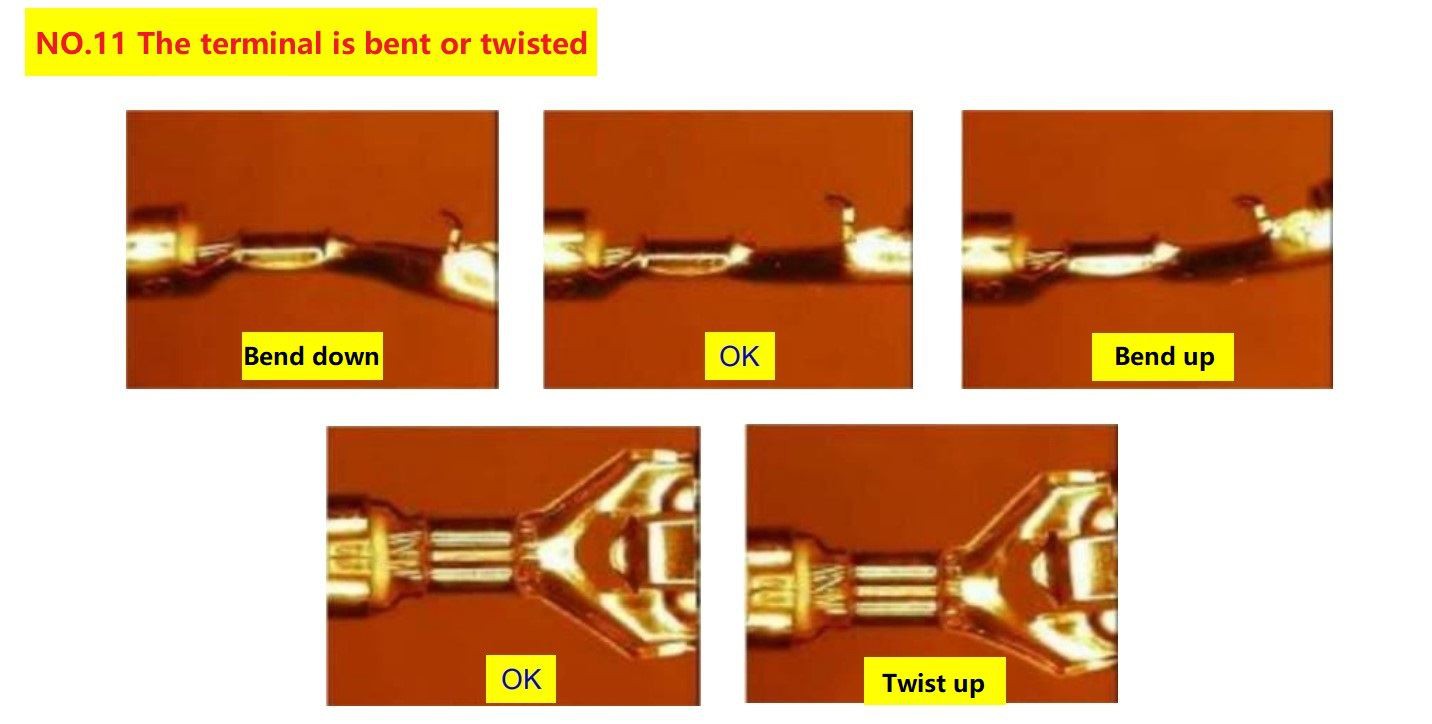

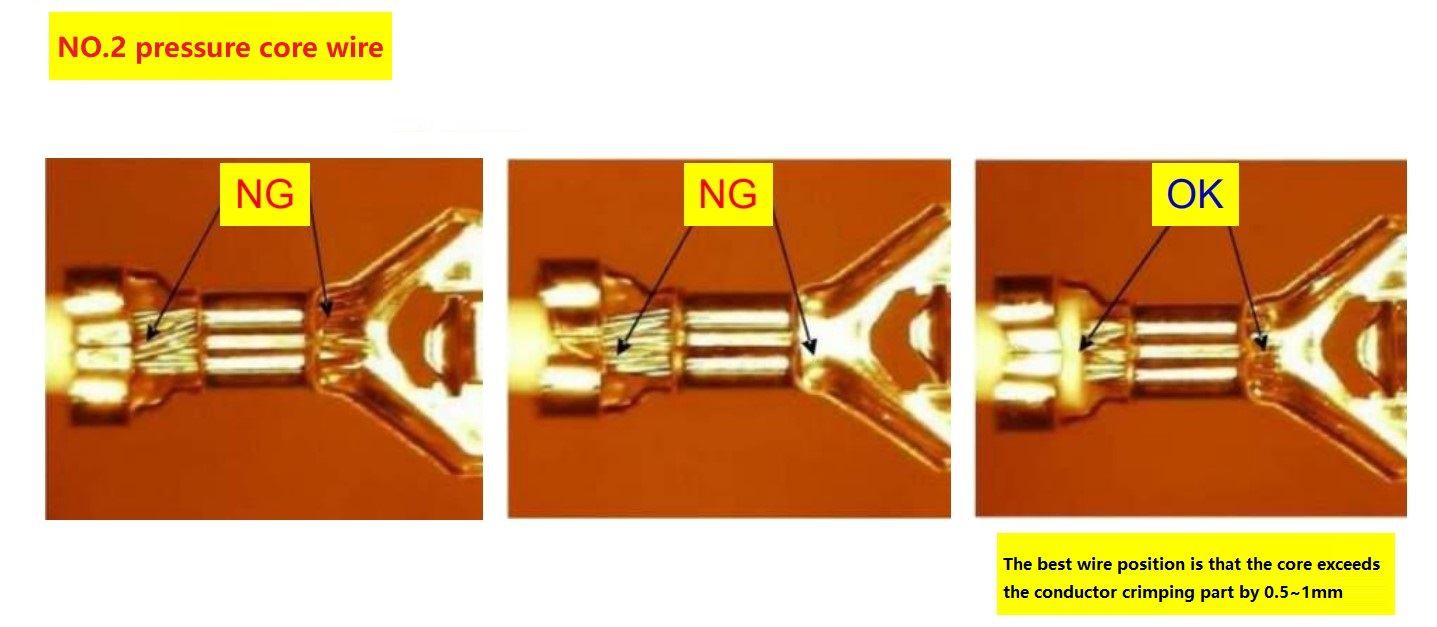

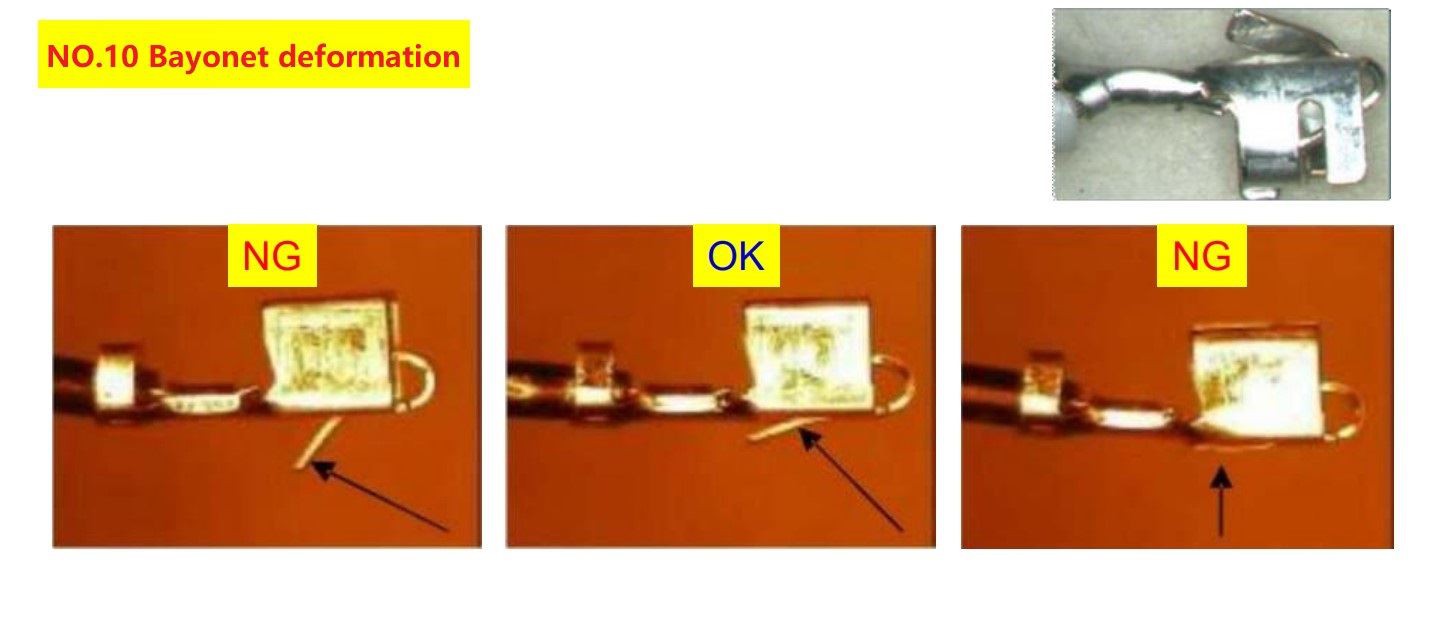

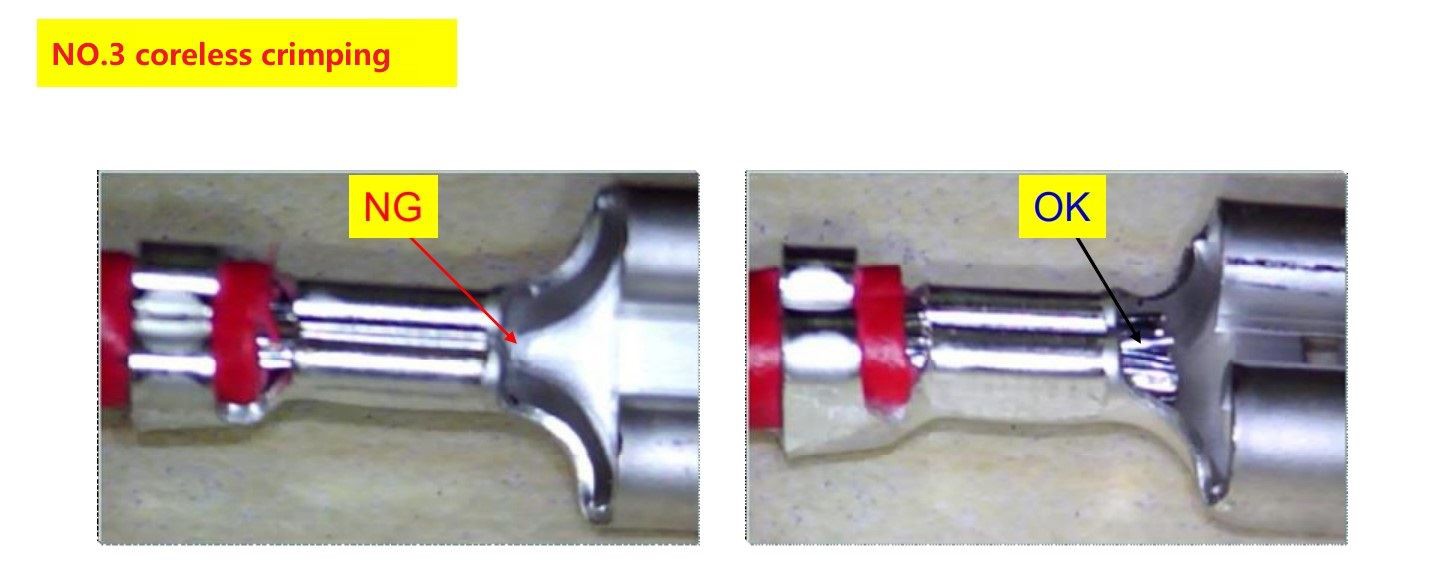

11.Bad ikona krimpování
