Verze HDMI1.4 je starší verze než verze 2.0. Jeho přenosová šířka pásma je 10,2 Gb/s, což může dosáhnout obnovovací frekvence obrazu 24 Hz, ale nemůže podporovat přenos obrazu 4K. Při přenosu signálů 4K nebude video hladké a video bude zaseknuté, rozmazané nebo černé. Počkejte na situaci. Pokud jde o sytost barev, verze 1.4 kabelu HDMI podporuje pouze 8bitovou barevnou hloubku.
Jednoduše řečeno, 19+1 je struktura HDMI 2.0. HDMI lze rozdělit do tří typů: HDMI typu A, typu C a typu D podle různých připojených zařízení. Tyto tři typy mají verze 19Pin, ale tři typy kabelů 19 + 1 HDMI mají různé definice kolíků.
V HDMI typu A je celkem 19 pinů, specifikace je 4,45 mm×13,9 mm, což je nejběžnější specifikace konektoru HDMI; HDMI Typ B, běžně známý jako mini-HDMI, se používá ve verzi HDMI1.3, celkem je 19pinů, což lze říct, že je snížená verze HDMI typu A, specifikace je 2,42 mm×10,42 mm, ale definice kolíku se změnila; HDMI Typ C se používá ve verzi HDMI1.4, existuje celkem 19 kolíků, specifikace je 2,8 mm×6,4 mm, ale definice kolíku se změnila. Nové rozhraní Micro HDMI bude asi o 50% menší než současné 19kolíkové rozhraní verze MINI HDMI, které může přinést nejvyšší podporu rozlišení 1080p a nejrychlejší přenosovou rychlost 5 GB pro přenosná zařízení, jako jsou fotoaparáty a mobilní telefony.

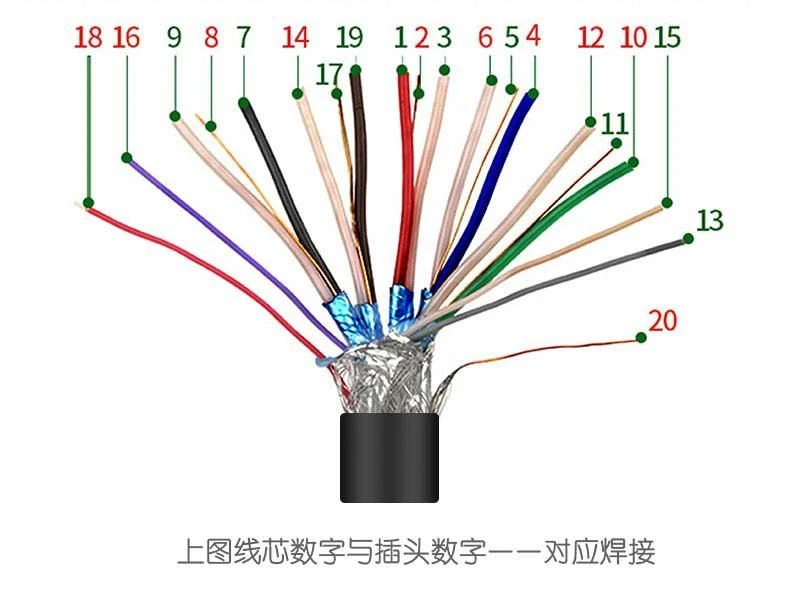

Jaký je účel každého kolíku v HDMI kabelu 19+1?
Funkcí TMDS je odesílání audio, video a všech druhů pomocných datových informací. Tyto dvě skupiny jsou pár, který sdílí 3 kanály TMDS; DDC se nazývá Display Data Channel v plném rozsahu a odesílatel a příjemce mohou navzájem využívat možnosti odesílání a přijímání. HDMI však potřebuje znát pouze schopnost přijímajícího koncového displeje v jednom směru a používá signál I²C s frekvencí hodin 100kHz;
Celý název CEC v angličtině je Consumer Electronics Control. Je vyhrazen pro kabeláž a nemusí implementovat žádné funkce. Obecně se používá k odesílání průmyslových standardních signálů protokolu AV Link pro podporu jediného dálkového ovládání pro provoz více AV strojů; Hodiny TMDS: Synchronní signál hodin
Reserved je vyhrazený kolík; úplný název SCL je SerialClock, což je hodinový pin, když zdroj (DVD) a displej (TV) komunikují; SDA je SerialData, princip je stejný jako SCL, datový pin; DDC/CEC Ground je odpovědný za uzemnění; +5V Napájení je kladný 5V napájecí zdroj; Pro detekci za hot plug se používá detekce hot plug detect.
